蘇瑪罐采樣控制器結構及工作原理

發布時間：2023-11-27 16:20:00
分享到：

蘇瑪罐采樣控制器（積分采樣器、限流閥）主要由顆粒物過濾器、彎道進樣管、限流孔、主閥體、壓力表接口和采樣罐接口組成。

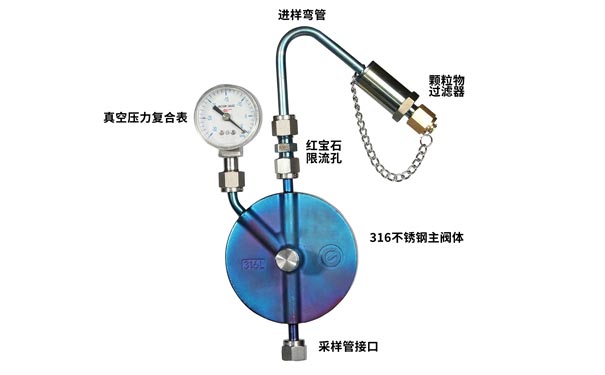

蘇瑪罐積分采樣器

顆粒物過濾器位于采樣時氣體的進口處，內部采用2μm孔徑的不銹鋼燒結片過濾材料。其主要功能是去除氣樣中大于2μm的顆粒，以防止顆粒物堵塞下游的限流孔并污染已采集的氣樣（顆粒物在存儲過程中可能會釋放出VOCs到氣體樣品中）。

氣樣經過采樣彎管后，在限流孔處受到初步限流，然后進入限流閥的主閥體，在此處受到二次流量控制，最終流入下游的蘇瑪罐。通過在壓力表接口上安裝的壓力表，可以實時監測采樣罐內的壓力。

采樣限流閥的內部結構包括噴嘴位置調節保護螺帽、不銹鋼主閥體、活塞式噴嘴、膜片密封o型圈、不銹鋼彈性膜片和閥體后蓋等主要組件。限流閥通過兩個步驟實現對氣體流量的恒流功能。首先，通過限流孔的尺寸確定大致的流量范圍。然后，通過膜片和噴嘴之間的協同作用，對流量進行補償，使其保持恒定在設定值，從而實現恒流。

在采樣過程中，蘇瑪罐限流閥能夠穩定地將流量控制在目標流量上下，以滿足恒流采樣的要求。在采樣時間內，維持的采樣流量可以持續穩定直到采樣罐采滿。

相關儀器推薦：

真空采樣罐：GHD-01蘇瑪罐

流量控制器：GHD-3000蘇瑪罐采樣控制器 \GHD-3100蘇瑪罐采樣控制器\ GHD-3200蘇瑪罐采樣控制器\ GHD-3201蘇瑪罐采樣控制器

蘇瑪罐采樣器：GHD-1600多功能全自動采樣系統\ GHD-5100蘇瑪罐采樣器

采樣罐清洗裝置：GHD-1200C蘇瑪罐清洗儀
